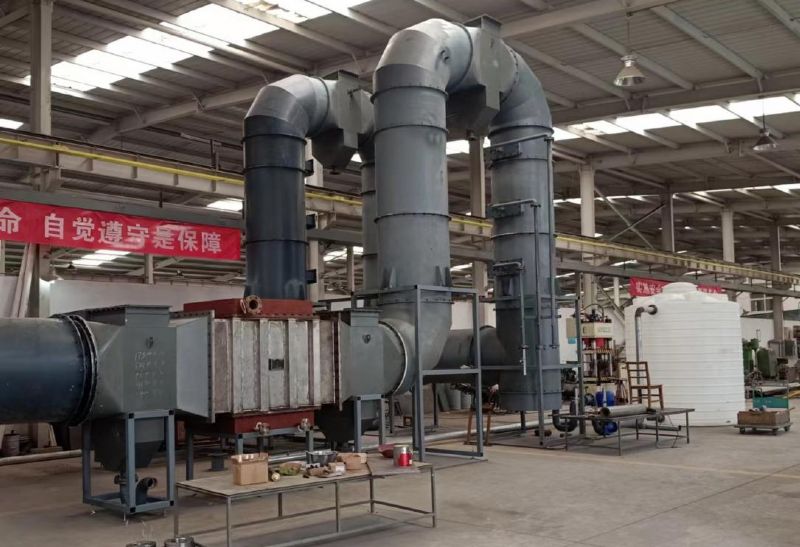

一、试验台简介

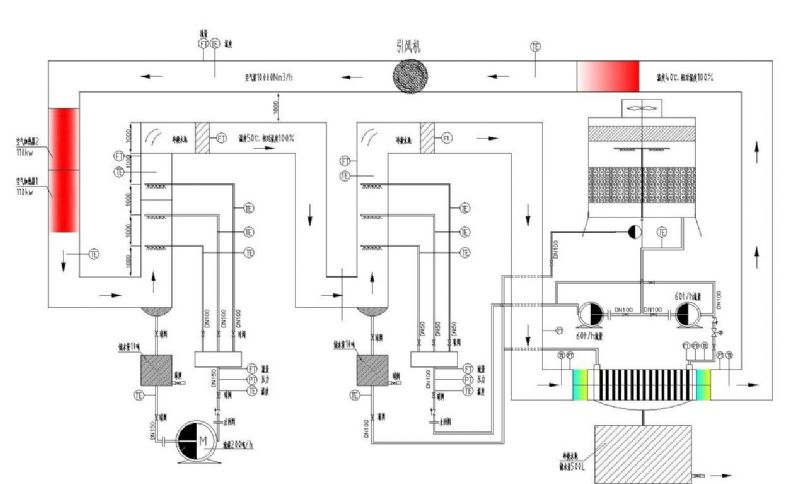

烟气冷凝换热器性能模拟试验台工艺流程图如下图所示，该工艺主要设置空气加热器，利用喷淋加湿的方法将等含湿量加热后的空气进行绝热加湿(等焓过程)，空气加湿达到饱和后将湿空气引入冷凝换热器，湿空气在冷凝换热器内进行放热冷凝，放热冷凝后的湿空气再接引风机送至空气加热器入口，形成环形循环。此外，在冷凝换热器前、后和喷淋后均设置除雾器，在冷凝换热器后端设置预热装置。

本次试验台加工需为冷凝换热器提供试验条件，经加热和加湿后的空气温度

50℃，相对湿度100%，空气量要求10000Nm3/h。

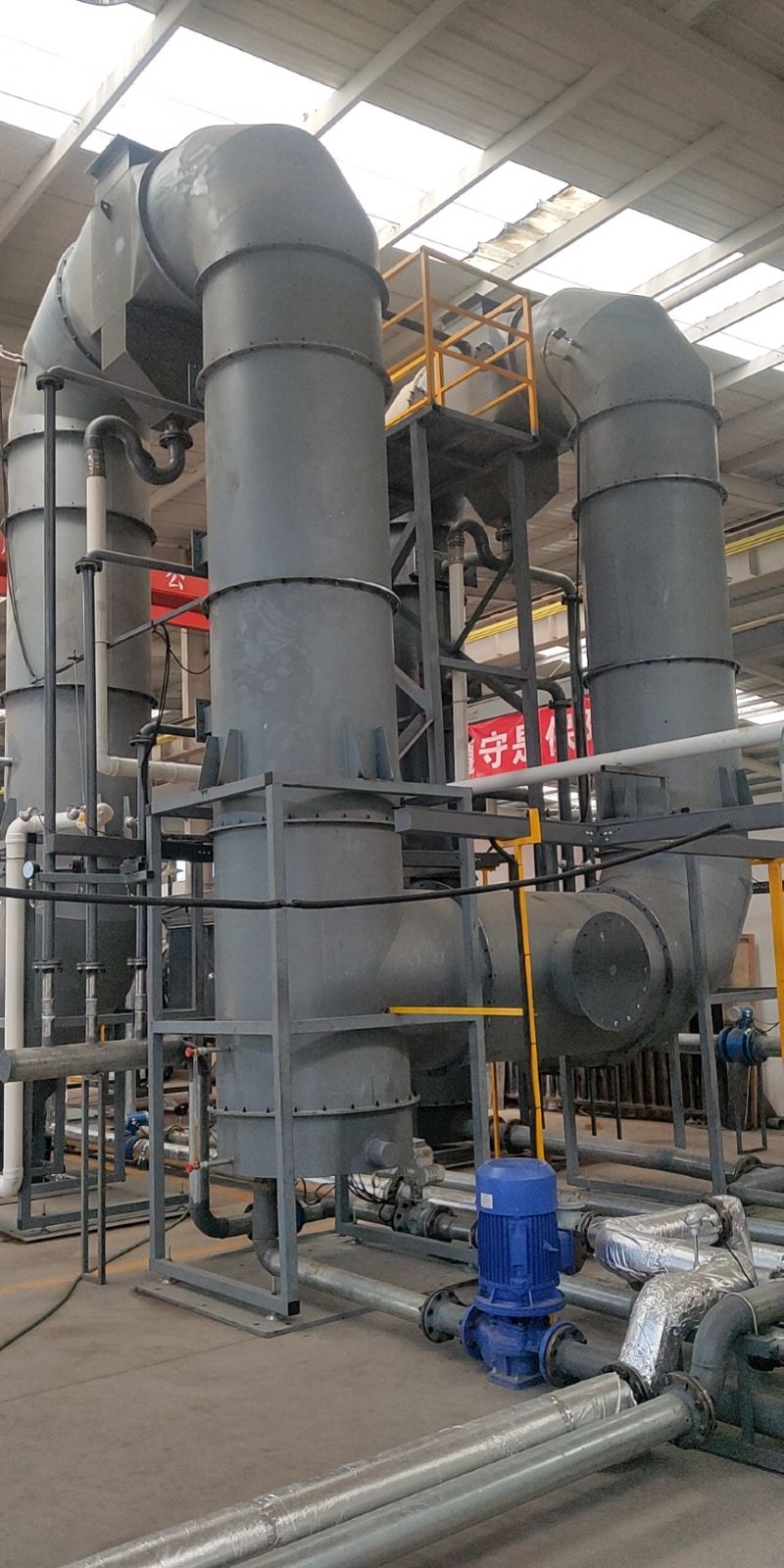

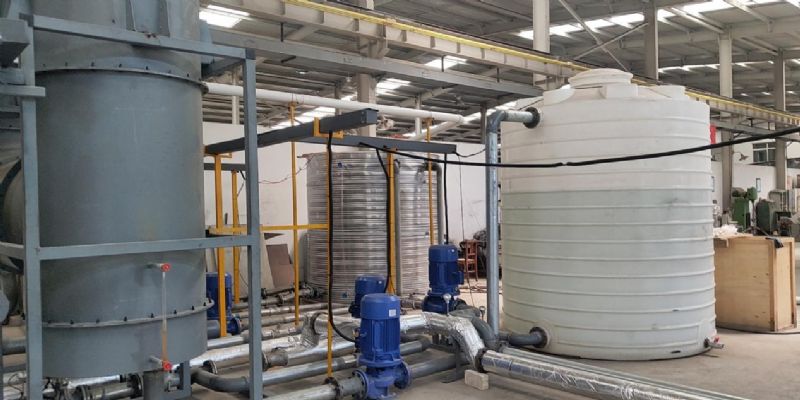

二、 加工设计方案

该试验台采用变频器控制的引风机，使风道形成0-10000Nm3/h的可控风量，用于研究风量/风速对水分回收系统能力的影响关系。采用电加热器，使风道加湿前的空气温度保持在50℃，温度可调，采用多级加热结构，使温度更均匀，采用不锈钢铠装热电偶，寿命长，精度高。喷淋加湿装置采用阀门控制喷水流量，控制相对湿度满足试验要求。采用冷凝器对饱和空气进行冷凝取水，冷凝器采用流量可控的冷却塔进行冷却，可获取冷却能力与冷却取水量的关系。试验系统布有温度、压力、压差、流量等传感器，监测系统可靠性。

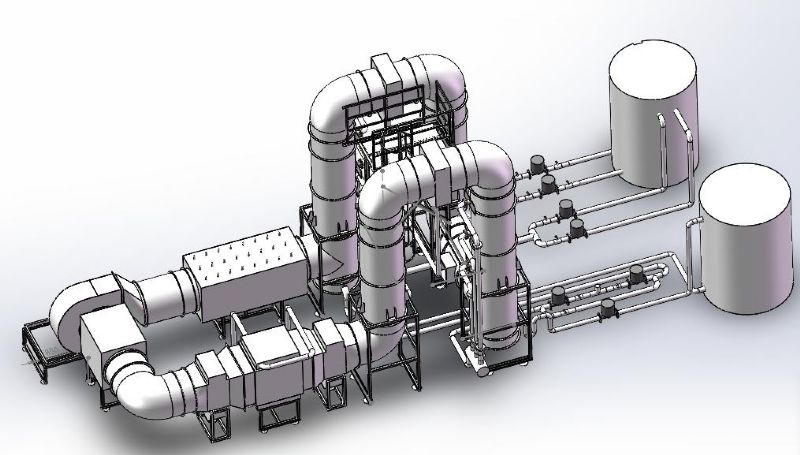

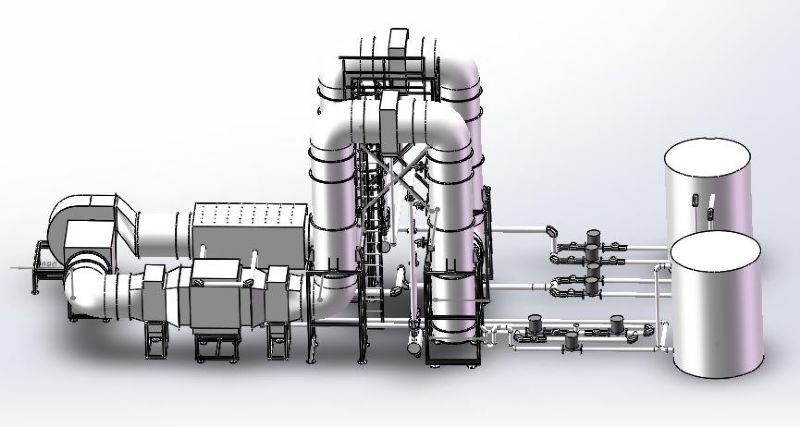

立体效果图

控制系统概述

水分回收中试试验台控制系统采用工控触摸一体机，采用先进的集散控制系统人机交互界面，使试验台各级参数实时显示在屏幕上，各参数采用动态显示方式，以颜色表达温度高低、湿度大小等，使人对系统运行状态有直观感受。该自控系统采用工控机与PCL通讯，控制引风机风量大小，控制加热器加热功率，控制喷淋流量，控制冷却塔冷却流量等。人无需到现场即可获取现场各项参数，控制现场设备运行状态。
